Szikrapróba

Egy acél köszörülése, csiszolása közben a felületéről „leválasztott” pici szemcsék a súrlódási hő hatására felizzanak(és részben elégnek), ezt látjuk szikraként megjelenni.

 A széntartalom növekedésével az izzás színe élénkebbé válik, a szikracsokrok dúsabbak lesznek. Persze, hogy ne legyen egyszerű dolgunk az acél ötvözői nagyban befolyásolják ezt az egyszerű képletet. Bizonyos ötvözők például gátolják a az oxidációt(W,Cr,Mo,V) és a szikrakép sötétebb lesz, vagy alig látható. Például a króm sötétebbé teszi a szikra színt. Más ötvözők, mondjuk a volfrám, csillagszóróssá alakítja, de a nikkel kifejezetten gátolja a szikraképződést. Összességében minden acélnak megvan a rá jellemző úgynevezett szikraképe, ha gyakorlottak vagyunk ilyen módon is beazonosíthatjuk milyen anyaggal van dolgunk. Ha összekeveredett acélokból akarjuk kiválogatni az azonosokat, ez egy nagyon gyors módszer lehet. Persze ennél jóval egyszerűbb ha kovácsolás után mondjuk ráírjuk az anyagra miféle, és akkor nem kell ezen szikráznunk később:)

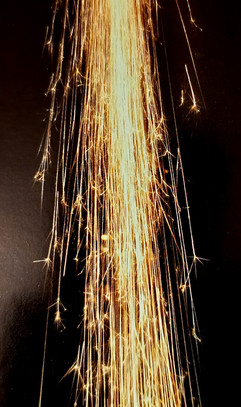

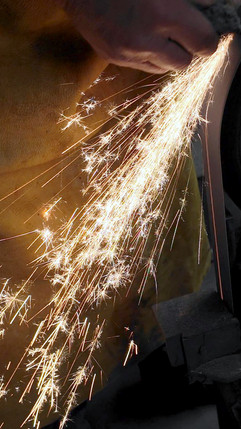

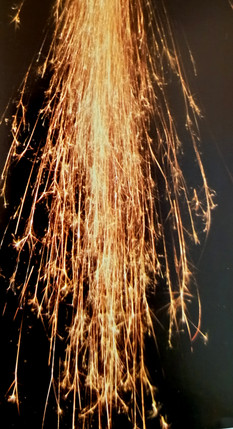

Néhány acél szikraképe: W10, S100, KO13, M1

gyorsacél, wootz, 440C, ATS34

saját damaszk acél, tamahagane, vas öntvény, kakukk tojás: titán
